SWH-3112

12ポート10/100/1000BASE-T対応
ギガビットイーサネットスイッチ

LAN側: 10/100/1000BASE-T x 8
アップリンク側: 100/1000BASE-X x 4 + 10/100/1000BASE-T x 4(コンボ)

動作時温度: 0˚C ~ 50˚C
保管時温度: -20˚C ~ 60˚C
湿度: 5% ~ 90%, 結露無きこと

本体サイズ:  265 x 183 x 44 mm (W x D x H)
重量: 1.5 Kg

特徵

SWH-3112シリーズは、SME(Small Medium-size Enterprise)向けに少ポート設計された管理機能搭載ギガビットイーサネットスイッチです。建物間、オフィスやキャンパスなどの長距離伝送が必要となる状況においても対応可能となるよう様々な伝送距離に対応したモデルをご用意しています。豊富なレイヤ2機能に加え拡張性、柔軟性を備え、ユーザーに安定した接続を提供します。Web、Telnet経由での管理機能アクセスの他、SNMPにも対応しておりネットワークの管理、運用へも最適なスイッチです。 様々な環境における利用シーンを考慮し、ポート速度、デュプレックスモード、VLANやポートミラーリングなどの基本的な機能をはじめ、IGMPスヌーピング、QoS(Quality of Service)、ブロードキャストストーム、帯域制御などの高度な機能を標準搭載しています。

ループ検知

ネットワーク輻輳や障害の原因となるスイッチング・ループを自動的に防止し、計画通りサービスを安定して実行し続けます。

DHCP自動割当

サーバーからファームウェアと設定を自動的にアップグレードし、メンテナンスコストを節約します。

デュアルレート対応

ネットワーク環境の変化時にファイバ速度を自動的に検出して調整し、製品の寿命を延ばします。

IPv4/IPv6デュアルスタック

IPv4とIPv6を並行して実行し、他のIPv4 / IPv6 /デュアルスタックと相互運用できるため、IPv6管理、パケット転送、およびMLD v1 / v2スヌーピングが可能になります。

デュアルイメージ

ファームウェアのアップグレードの失敗による、システムクラッシュから保護します。

IPTVの導入

マルチメディアストリーミングを円滑にし、高品質で安定したサービスを提供するための豊富な機能を備えています。

ファンレス設計

ファンレスにより消費電力の低減と静音効果を実現

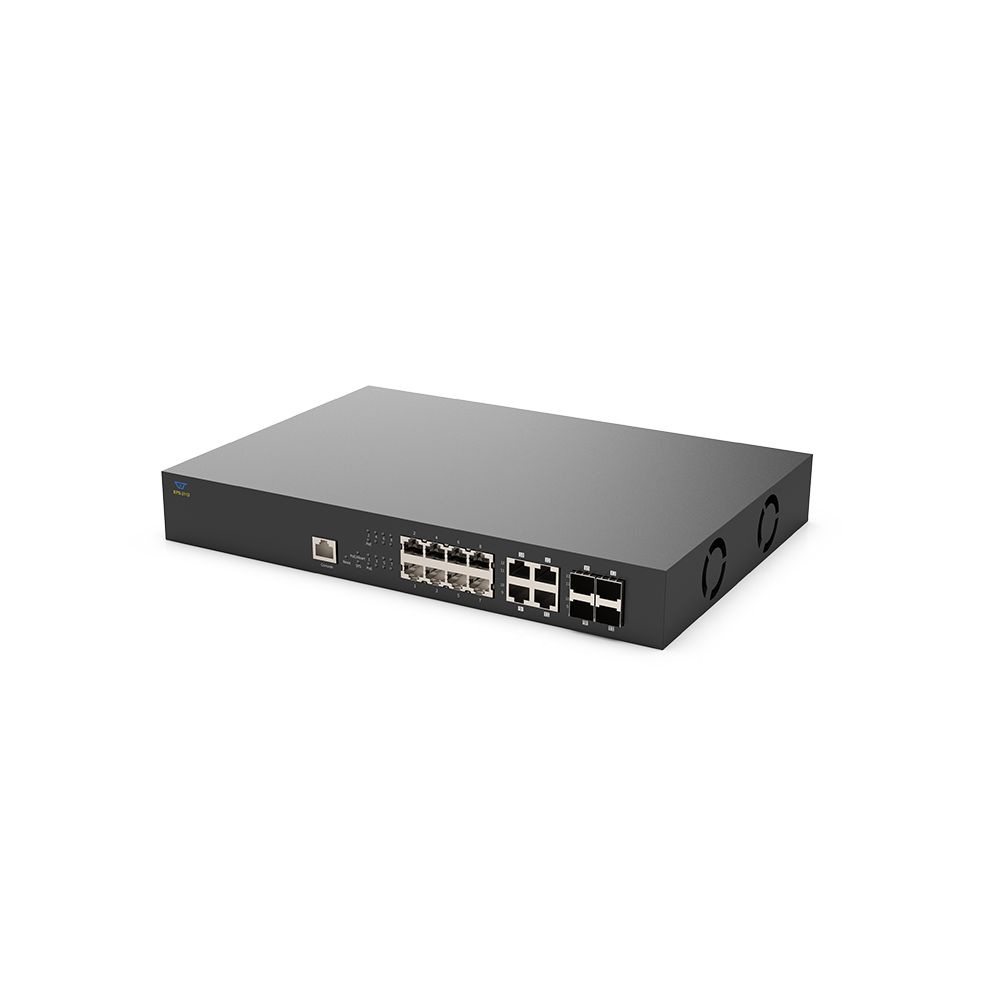

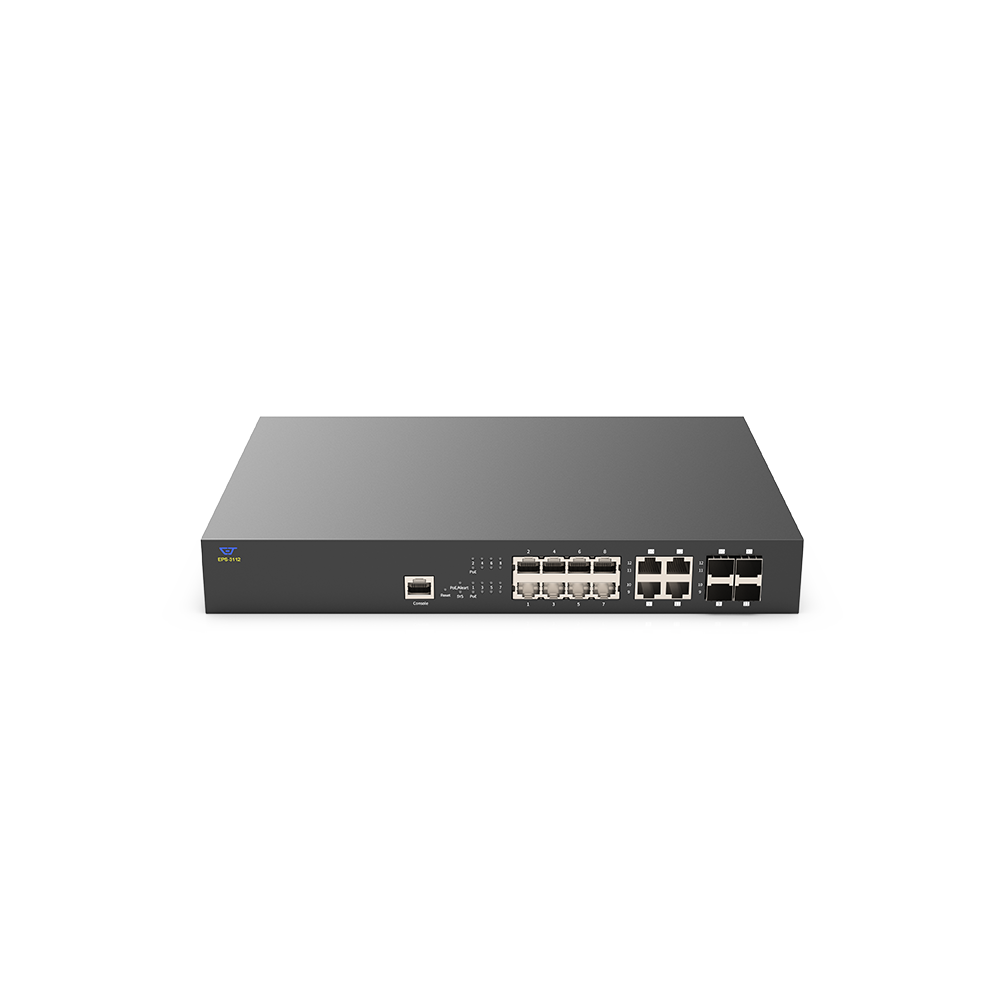

インターフェイス

  • アップリンクポート:
    4 x 100/1000Mbps コンボ (SFP + RJ45)
  • LANポート:
    8 x 10/100/1000Mbps
  • コンソールポート:
    1 x RS-232 ポート (RJ-45)

LED表示

  • Power
  • Link/Act
  • Sys

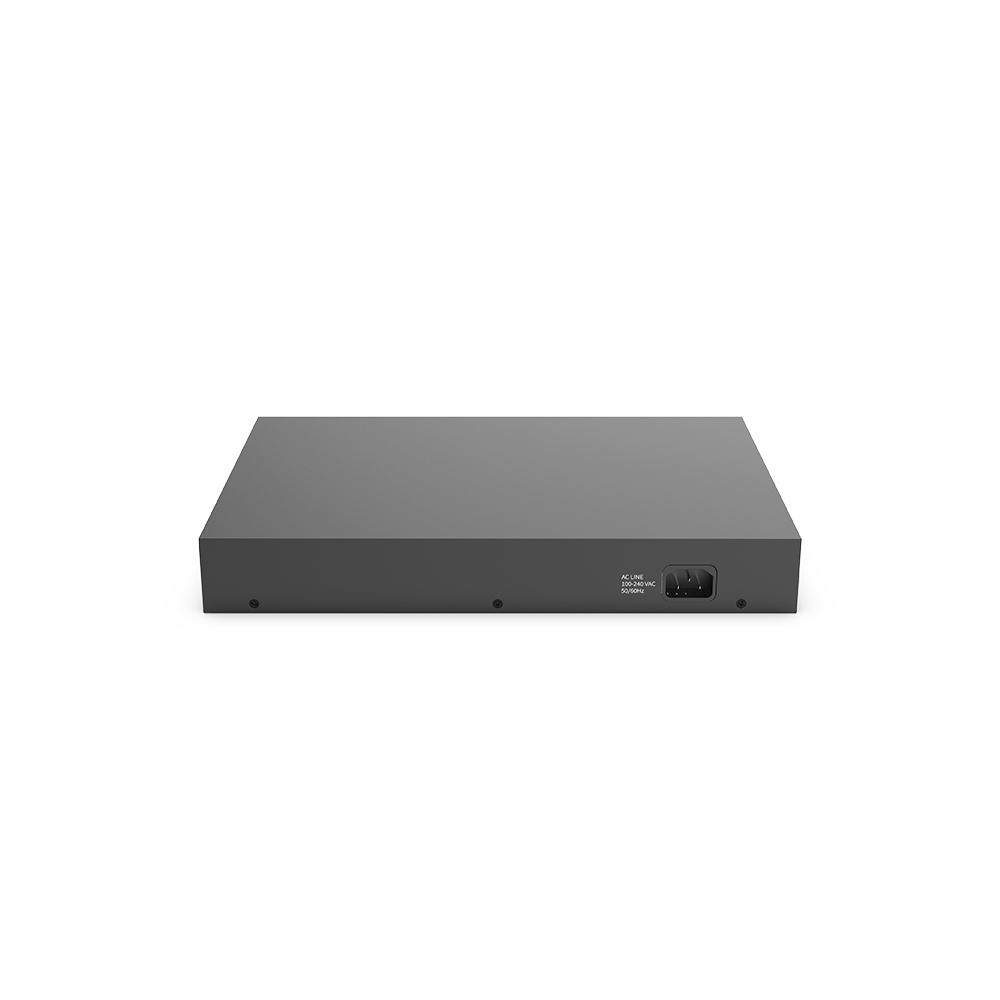

電源

  • AC電源:100V-240V 50/60Hz
  • 消費電力: 12W

ハードウエア

  • MACアドレステーブル: 8K
  • ノンブロッキング: 24Gbps
  • メモリバッファ: 512K Bytes
  • ジャンボフレーム: 9K Bytes
  • ストア&フォワード
  • オートクロスオーバー MDI/MDUX (TPポート)
  • オートネゴシエーション (TPポート)
  • 半/全 二重通信

動作環境

  • 動作時温度: 0˚C ~ 50˚C
  • 保管時温度: -20˚C ~ 60˚C
  • 湿度: 5% ~ 90%, 結露無きこと

外形寸法 & 重量

  • 本体サイズ: 265 x 183 x 44 mm (W x D x H)
  • 重量: 1.5 Kg

トポロジー

SWH-3112_application

モデル

Model

アップリンクポート

LANポート

電 源

伝送速度
(Mbps)

タイプ

ポート数

伝送速度
(Mbps)

タイプ

ポート数

SWH-3112

100/1000 SFP
10/100/1000 RJ-45

コンボ

( SFP + RJ-45 )

4

10/100/1000

RJ-45

8

AC電源 x 1
