SRS-3106-4BT
4 x 10/100/1000BASE-T RJ-45
IEEE 802.3bt 90W PoE給電対応
2 x 100/1000BASE-X SFP
管理機能搭載耐温度環境L2PoEスイッチ
2つの100/1000BASE-X SFPスロットと4つのIEEE 802.3af/at/bt PoE給電対応の10/100/1000BASE-T RJ-45ポートを搭載したPoEスイッチです。各ポートに最大90W、1台で最大300Wの電力を供給します。DC電源、電源冗長を採用しており、屋外の監視システムや社内ネットワークに最適です。 CTS独自のネットワーク冗長機能により耐障害性の高いネットワークを実現します。
性能保証温度: -20˚C ~ 60˚C
保管温度: -30˚C ~ 70˚C
湿度: 5% ~ 95%, 結露なきこと
本体サイズ: 56.5 x 110 x 135 mm (W x D x H)
重量: 0.57 kg
筐体: アルミニウム, IP30
特徴
【電源】2系統入力に対応。電源冗長構成の場合、障害時に自動で切り替わります。
【インターフェイス】
IEEE 802.3af/at/bt規格に準拠した4つのPoEポートを搭載。各ポート最大90W、合計300Wの電力を供給します。
【機能】 PD（受電機器）の自動検出機能により、PDが検出されない場合にはPoEを無効にして、効率的な電力管理を行います。独自のFast Ring v2およびChain技術によって障害時のネットワークの回復時間を50ms未満に抑えます。
PoE 802.3bt対応
各ポート最大90W、全体で最大300Wの電力を供給します。
PoEスケジューリング
各ポートのPoE給電のオンとオフのタイミングを指定することで、総給電容量を効率化します。
電源冗長
2系統入力に対応し、冗長性を確保しています。
ループ検知
ループを自動的に防止し、サービスを安定して稼働させます。
デュアルレート
SFPポートは1G/100Mbpsに対応しています。
デュアルイメージ
2つのファームウェアイメージを保管し、アップグレード時の不具合などに備えます。
IPv4/IPv6 デュアルスタック
IPv4とIPv6を並行して実行でき、他のIPv4/IPv6/デュアルスタックデバイスとの相互運用ができます。
SFPポートモニタリング
SFF-8472仕様準拠。システム運用状況をリアルタイムで監視します。
ファンレス
静音性・防塵性に優れ、メンテナンス頻度を低減できます。
DINレール取付
DINレール取付に対応しています。
耐温度環境仕様
-20℃から60℃までの動作温度に対応しています。
ハードウェア外観図
仕様
インターフェイス
- ファイバポート
– 2 x 100/1000BASE-X SFP - RJ-45ポート
– 4 x 10/100/1000BASE-T RJ-45
IEEE 802.3af/at/bt給電対応 - コンソールポート
– 1 x RJ-45シリアルポート - ターミナルブロック
–1 x デジタル出力 (アラームリレー) - リレー出力：電流容量1A @ 24VDC
–1 x デジタル入力(ドライ接点)
LED
- P1, P2, STA, ALM
- Ring, Ring Master, COM,
- Link/Act/Speed, PoE
Power Over Ethernet
- 総PoE容量: 300W
- 1ポートあたりのPoE出力: 最大90W
電源
- デュアルDC入力: DC 48~57V
(ターミナルブロック) - 推奨PoE出力要件電圧
– IEEE 802.3at: DC 50~57V
– IEEE 802.3bt: DC 52~57V - 最大消費電力: 313W (1068 BTU/h)
ハードウェア
- MACアドレステーブル: 2K
- ノンブロッキングスイッチングファブリック: 12Gbps
- スループット @ 64Bytes: 8.928Mpps
- ジャンボフレーム: 9K Bytes
- パケットバッファ: 1Mbit
- ストアアンドフォワード方式
- MDI/MDIX自動識別機能（RJ-45ポート）
- オートネゴシエーション機能（ RJ-45ポート）
- 全二重/半二重通信
動作環境
- 性能保証温度: -20˚C~60˚C
- 保管時温度: -30˚C~70˚C
- 湿度: 5%~95% RH, 結露なきこと
EMC/製品安全規格
CE/FCC Class A
- 製品安全規格: EN/IEC 62368-1
- EMC: EN 55032 / EN 55035
- ESD
– 気中放電: +/-8kV
– 接触放電: +/-4kV - EFT
– DC 入力: +/-0.5kV
– シグナル (RJ-45): +/-0.5kV - サージ保護
– DC入力: +/-0.5kV
-シグナル(RJ-45): +/-6kV
自由落下/衝撃/振動
- IEC 60068-2-32
- IEC-60068-2-27
- IEC-60068-2-6
UKCA/RCM
RoHS 2.0
サイズと重量
- サイズ: 56.5 x 110 x 135 mm (W x D x H)
- 重量: 0.57 kg
- 筐体: アルミニウム, IP30
トポロジー

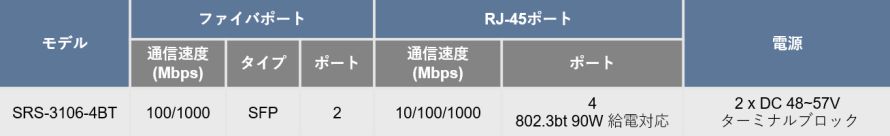

Model
Download
Model | Info | Version | Download file |
SRS-3106-4BT | Datasheet | A02 | |
SRS-3106-4BT | User's Manual (HW) | V0.9 | |
SRS-3106-4BT | User's Manual (NMS) | V1.0 | |
SRS-3106-4BT | Firmware | 1.00.00 | |
SRS-3106-4BT | MIB-file | 1.00.00 |
*To update the firmware, unzip the .zip file and upload the *.bin file.
*To use *.mib file for SNMP service, unzip the .zip file.
