MCT-3612
1000Mbps対応/管理機能搭載
MCT-3612: 10/100/1000BASE-T ⇔ 1000BASE-X
MCT-3612-DR: 10/100/1000BASE-T ⇔ 100/1000BASE-X
動作時温度: -10˚C ~ 55˚C
保管時温度: -20˚C ~ 60˚C
湿度: 5% ~ 90%, 結露無きこと
本体サイズ: 51 x 74 x 20 mm (W x D x H)
重量: 0.1 Kg
ギガビットイーサネット(1000Mbps対応)スイッチベースメディアコンバータです。当シリーズは、MCTシリーズ専用ラックマントシャーシ(MCT-RACK-xx-MGM)シリーズに搭載することで機器状態の監視に対応するだけなく、各種設定機能を利用することができネットワークの管理、運用にサポートします。
インストールと操作は非常にシンプルで簡単です。 動作状態は、フロントパネルの診断LEDを介して監視できます。 長距離にわたってFTTxソリューションを実装する必要があるネットワークオペレーター、メトロイーサネットプロバイダー、企業様、およびSMB向けに設計されています。
デュアルレート対応
ネットワーク環境の変化時にファイバ速度を自動的に検出して調整し、製品の寿命を延ばします。
リンクアラーム
銅線と光ファイバのインターフェイスにはリンクの相互依存性があるように設計されており、接続の問題が発生した場合、ユーザーに警告します。どちらかでリンクダウンすると、もう一方が切断されます。
インターフェイス
- F/Oポート:
1 x 100/1000Mbps (BTFC/W2X/SFP) - TPポート:
1 x 10/100/1000Mbps (RJ-45)
LED表示
- Power/Status
- TX Link/Act
- Speed
- FDX
- F/O Link/Act
電源
- AC,DC 電源アダプタ
– 入力: 100~240VAC, 50/60Hz
– 出力: 3.3VDC - 消費電力: 2.1W (最大)
ハードウエア
- MACアドレステーブル: 2K
- メモリバッファ: 128K
- ジャンボフレーム: 9K Bytes
- オートネゴシエーション(TP ポート)
- 半/全 二重通信
動作環境
- 動作時温度: -10˚C ~ 55˚C
- 保管時温度: -20˚C ~ 60˚C
- 湿度: 5% ~ 90%, 結露無きこと
外形寸法 & 重量
- 本体サイズ: 51 x 74 x 20 mm
- 重量: 0.1 Kg
適合規格
- FCC Class A, CE
- RoHS2.0
モデル
Model | Fiber Port | TP Port | Manegement | |||||
Speed | Type | Connector | Distance | Port | Speed (Mbps) | Port | ||
MCT-3612BTFC | 1000 | MM | SC | 550M | 1 | 10/100/1000 | 1 | Local |
MCT-3612BTFC(SM-10) | 1000 | SM | SC | 10KM | 1 | 10/100/1000 | 1 | Local |
MCT-3612BTFC(SM-20) | 1000 | SM | SC | 20KM | 1 | 10/100/1000 | 1 | Local |
MCT-3612BTFC(SM-30) | 1000 | SM | SC | 30KM | 1 | 10/100/1000 | 1 | Local |
MCT-3612W2X(SM-10) | 1000 | WDM | SC | 10KM | 1 | 10/100/1000 | 1 | Local |
MCT-3612W2X(SM-20) | 1000 | WDM | SC | 20KM | 1 | 10/100/1000 | 1 | Local |
MCT-3612W2X(SM-40) | 1000 | WDM | SC | 40KM | 1 | 10/100/1000 | 1 | Local |
MCT-3612BTFC(SM-10)-DR | 100/1000 | SM | SC | 10KM | 1 | 10/100/1000 | 1 | Local |
MCT-3612W2A(SM-10)-DR | 100/1000 | WDM | SC | 10KM | 1 | 10/100/1000 | 1 | Local |
MCT-3612W2B(SM-10)-DR | 100/1000 | WDM | SC | 10KM | 1 | 10/100/1000 | 1 | Local |

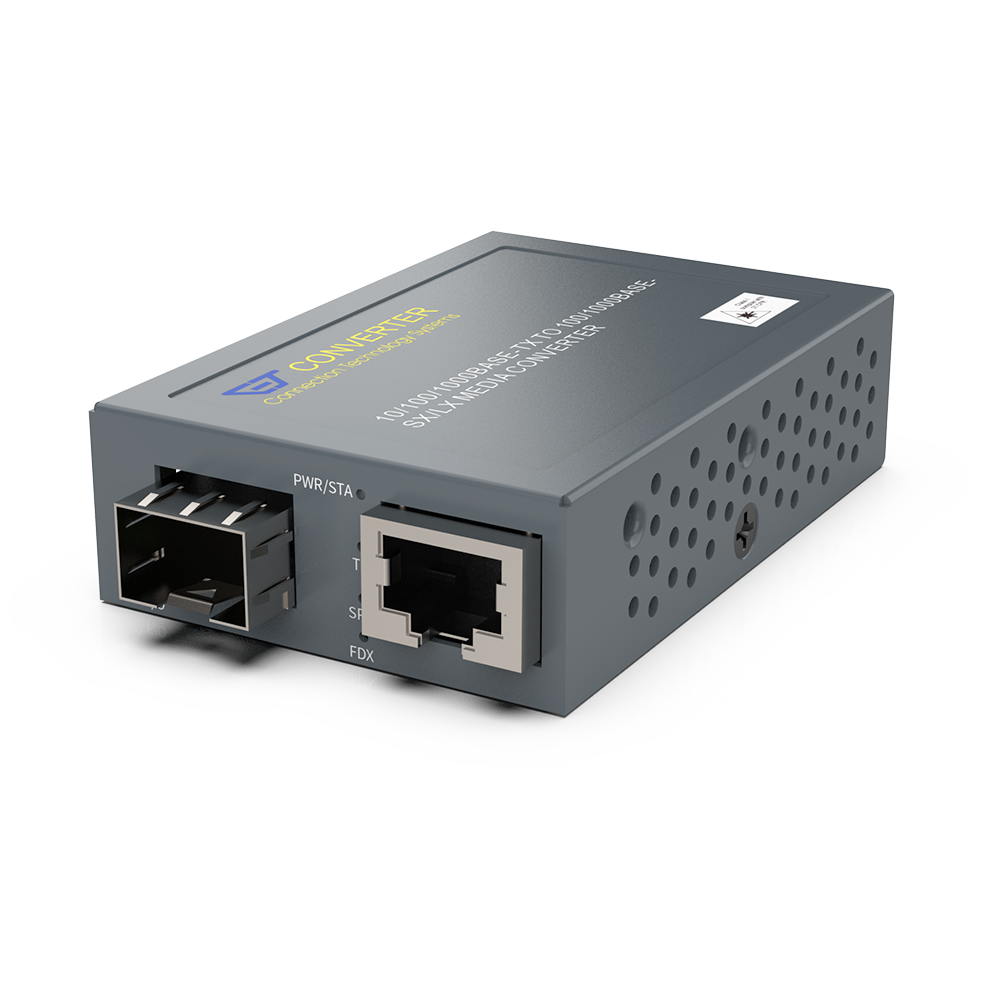

MCT-3612SFP-DR | 100/1000 | SFP | - | - | 1 | 10/100/1000 | 1 | Local |
ダウンロード
Model | Info | Version | Download file |
MCT-3612 | User's Guide | V1.0 | |
MCT-3612シリーズ | ユーザーガイド(日本語) | V1.0 | |
MCT-3612 | データシート(日本語) | A01-J | |
MCT-3612-DR | データシート(日本語) | A03-J | |
MCTシリーズ | マグネットシート取扱説明書 | V2.0 |
