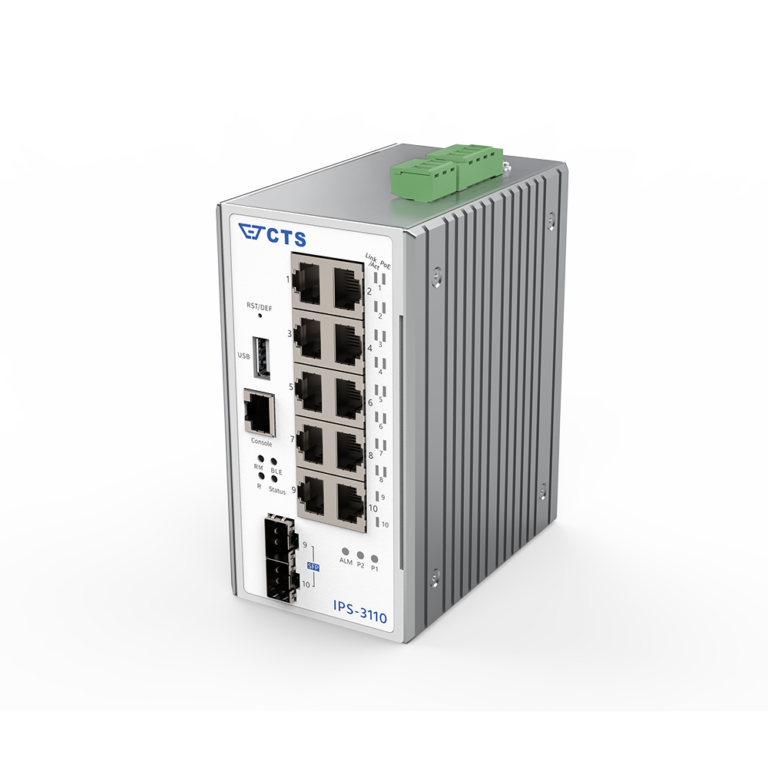

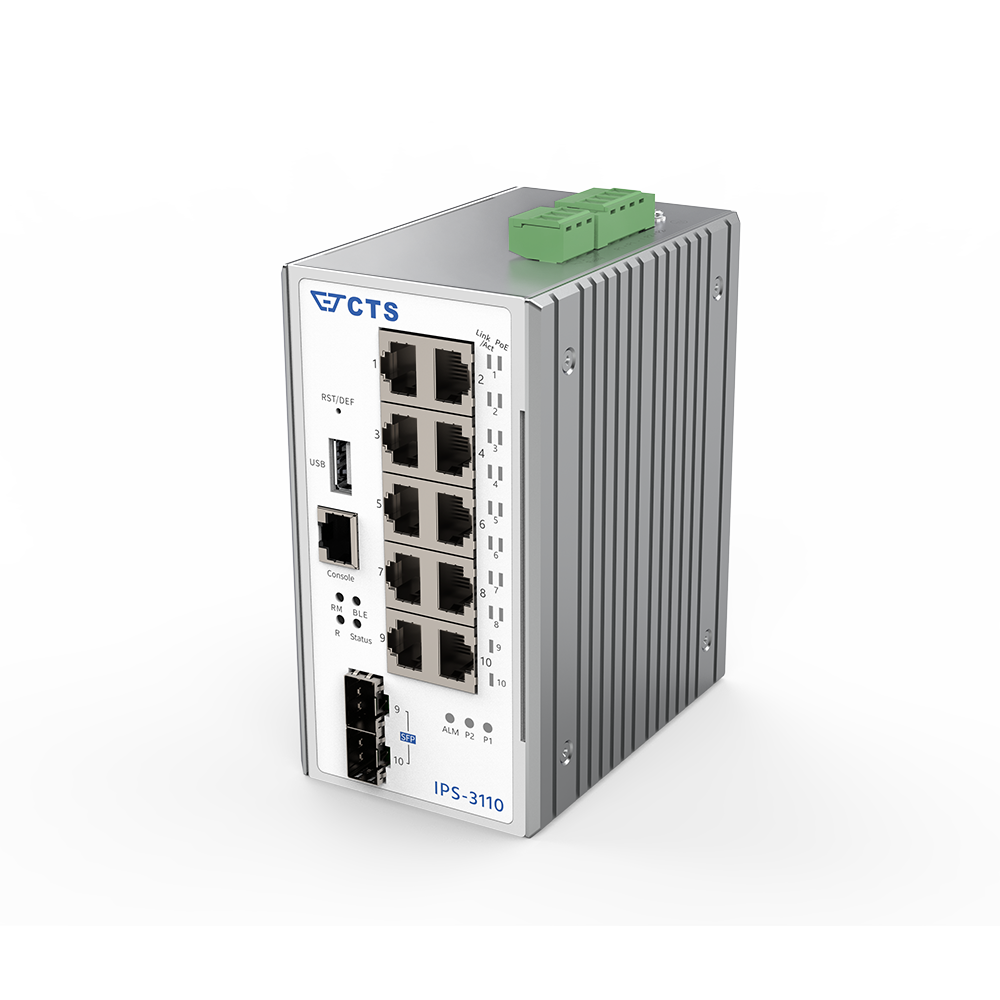

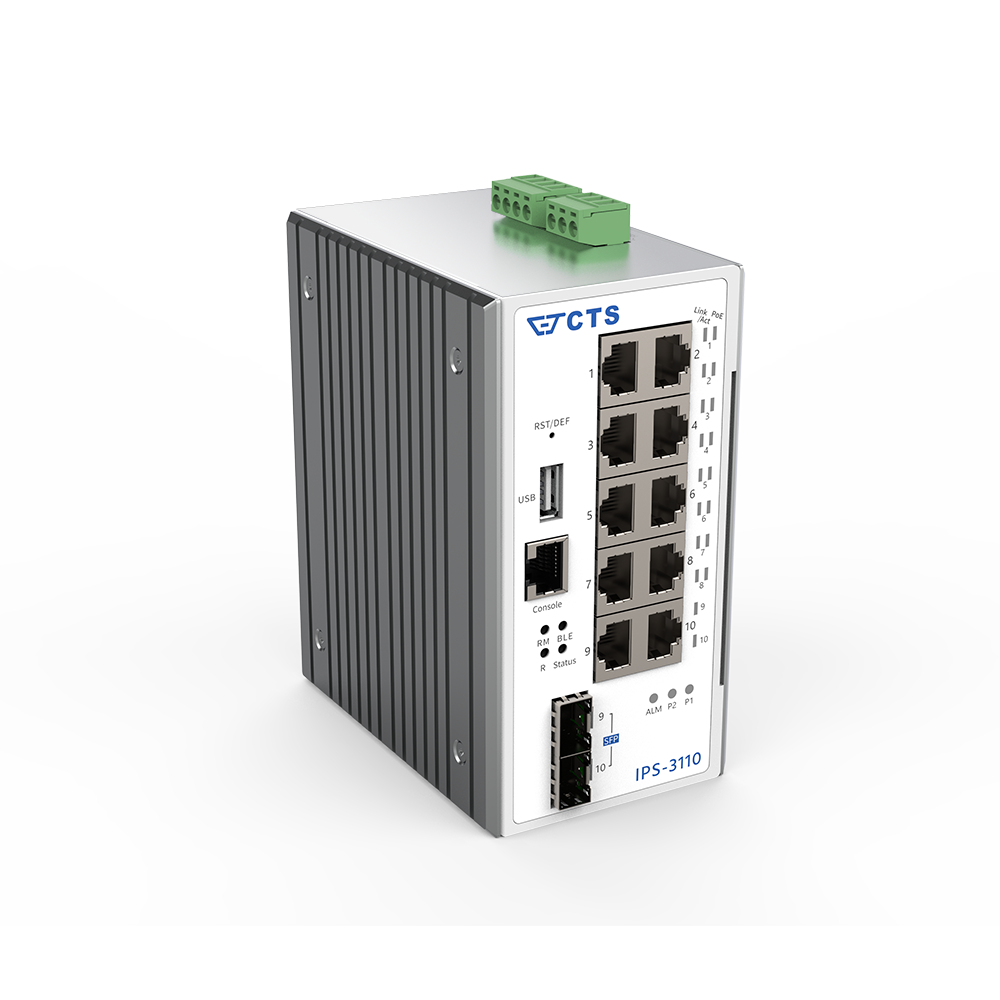

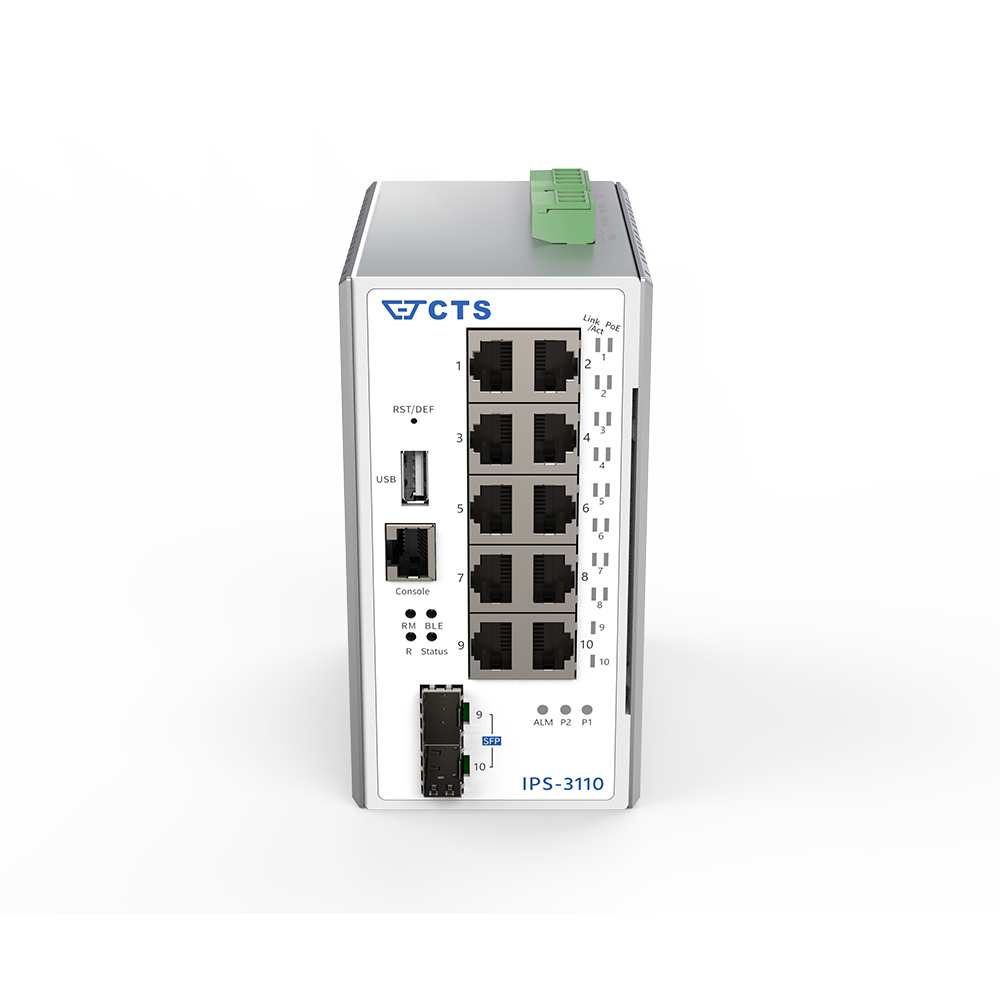

IPS-3110SFP
8 x 10/100/1000BASE-T RJ-45
IEEE 802.3bt 90W PoE給電対応
2 x 100/1000BASE-X SFP (コンボ)
2 x 10/100/1000BASE-T RJ-45 (コンボ)
管理機能搭載耐温度環境L2PoEスイッチ
2つの100/1000BASE-X SFPポートまたは10/100/1000BASE-T RJ-45ポートと8つのIEEE 802.3af/at/bt PoE給電対応の10/100/1000BASE-T RJ-45ポートを搭載したPoEスイッチです。各ポートに最大30W、1台で最大240Wの電力を供給します。CTS独自のネットワーク冗長機能により耐障害性の高いネットワークを実現します。
性能保証温度: -40˚C ~ 75˚C
保管温度: -40˚C ~ 85˚C
湿度: 5% ~ 90%, 結露なきこと
本体サイズ: 73 x 110 x 135 mm (W x D x H)
重量: 0.92 kg
筐体: アルミニウム, IP30
【電源】2系統入力に対応。電源冗長構成の場合、障害時に自動で切り替わります。
【インターフェイス】 IEEE 802.3af/at規格に準拠した8つのPoEポートを搭載。各ポート最大30W、合計240Wの電力を供給します。
【機能】 PD（受電機器）の自動検出機能により、PDが検出されない場合にはPoEを無効にして、効率的な電力管理を行います。独自のFast Ring v2およびChain技術によって障害時のネットワークの回復時間を50ms未満に抑えます。
PoE 802.3af/at対応
各ポート最大30W、全体で最大240Wの電力を供給します。
PoEスケジューリング
各ポートのPoE給電のオンとオフのタイミングを指定することで、総給電容量を効率化します。
電源冗長
2系統入力に対応し、冗長性を確保しています。
ループ検知
ループを自動的に防止し、サービスを安定して稼働させます
耐温度環境仕様
-40℃から75℃までの動作温度に対応しています。
デュアルイメージ
2つのファームウェアイメージを保管し、アップグレード時の不具合などに備えます。
避雷保護
落雷や予期せぬサージからポートを保護します。
SFPポートモニタリング
SFF-8472仕様準拠。システム運用状況をリアルタイムで監視します。
ファンレス
静音性・防塵性に優れ、メンテナンス頻度を低減できます。
DINレール取付
DINレール取付に対応しています。
デュアルレート
SFPポートは1G/100Mbpsに対応しています。
USB2.0
USBを介してファームウェアや設定を自動的に更新できます。
-詳細-
-10/100/1000BASE-T対応RJ45 x 8ポート
-100/1000BASE-X対応SFPスロット x 2ポート
-IEEE 802.3af/at PoE給電対応
-PoE給電スケジュール/PoEコントローラー搭載
-ループ検知機能
-ネットワーク冗長機能 (LACP, STP/RSTP, CTS Fast Ring)
-ポートベースVLAN、TagベースVLAN、IEEE 802.1ad QinQ VLAN
-PoE設定機能 (Auto/Force)
-9Kバイトジャンボフレーム対応
–6KV サージイミュニティ (RJ45ポート/K.21*)
-電源冗長 (48~54VDC)
-逆極性保護
-アルミニウムボディ
-動作保証温度 -40ºC ~ 75ºC
*K.21はPoEアプリケーションや屋外環境向けに設計された雷サージ試験準拠規格です。
6KVサージ耐性(K.21)
お客様が配備した機器をサージによる損傷から保護するために、CTS は K.21 サージ保護強化(6KV)テストを採用し、サージがイーサネットポートから発生した場合に、お客様の敷地内に設置された通信機器の抵抗を承認します。IEC-61000-4-5と比較して、K.21拡張レベルテストはPoEアプリケーションを考慮するだけでなく、屋外産業用PoEアプリケーションでの電圧変動や落雷からの保護も強化します。
仕様
インターフェイス
- コンボポート
– 2 x 100/1000BASE-X SFP
10/100/1000BASE-T RJ-45 - RJ-45ポート
– 8 x 10/100/1000BASE-T RJ-45
IEEE 802.3af/at給電対応 - コンソールポート (RJ-45)
- USB2.0ポート (Type A)
- ターミナルブロック
– 1 x デジタル出力 (アラームリレー)
リレー出力：電流容量1A @ 24VDC
LED表示
- Link/Act/Speed, P1, P2, ALM,
- RM, R, Status, PoE
電源
- デュアルDC入力: DC 48~54 V
- 最大消費電力
– 本体: < 255W (870 BTU/h)
ハードウエア
- MACアドレステーブル: 16K
- ノンブロッキングスイッチングファブリック: 20Gbps
- スループット@ 64Bytes: 14.88Mpps
- パケットバッファ: 2Mbit
- ジャンボフレーム: 9K Bytes
- ストアアンドフォワード方式
- MDI/MDIX自動識別機能 (RJ-45ポート)
- オートネゴシエーション機能 (RJ-45ポート)
- 全二重/半二重通信
動作環境
- 性能保証温度: -40˚C~75˚C
- 保管時温度: -40˚C~85˚C
- 湿度: 5%~90% RH, 結露なきこと
規格と認証
CE/FCC Class A
- 安全規格: EN/IEC 62368-1
- EMC: EN 55032 / EN 55035
- ESD
– 気中放電: +/-8kV
– 接触放電: +/-4kV - EFT
– DC 入力: +/-0.5kV
– シグナル (RJ-45): +/-0.5kV - Surge Protection
– DC 入力: +/-0.5kV
– シグナル (RJ-45): +/-1kV, PoE: +/-0.5kV
UKCA
ITU-T K.21
自由落下/衝撃/振動
● IEC 60068-2-32
● IEC 60068-2-27
● IEC 60068-2-6
RoHS 2.0
外形寸法 & 重量
- 本体サイズ: 73 x 110 x 135 mm (W x D x H)
- 重量: 0.92 Kg
- ハウジング: アルミニウム, IP40
動作環境
- 性能保証温度: -40˚C~75˚C
- 保管時温度: -40˚C~85˚C
- 湿度: 5%~90% RH, 結露なきこと
トポロジー
モデル
モデル | RJ-45ポート | コンボポート* | 電源 | |||
通信速度(bps) | ポート数 | 通信速度(bps) | タイプ | ポート数 | ||
IPS-3110SFP | 10/100/1000M | 8 802.3af/at給電対応 | 100/1000M | SFP | 2 | 2 x DC 48~54V (ターミナルブロック) |
10/100/1000M | TP | 2 | ||||
*コンボポートは、RJ-45またはSFP接続のいずれかに対応していますが、両方を同時に使用することはできません。
ダウンロード
Model | Info | Version | Download file |
IPS-3110-PB | データシート(日本語) | A05-J | |
IPS-3110 | Datasheet | A05 | |
IPS-3110 | User's Manual (HW) | V1.0 | |
IPS-3110 | User's Manual (NMS) | V1.0 | |
IPS-3110 | Firmware | 1.00.0V | |
IPS-3110 | MIB-file | 1.00.0V |
