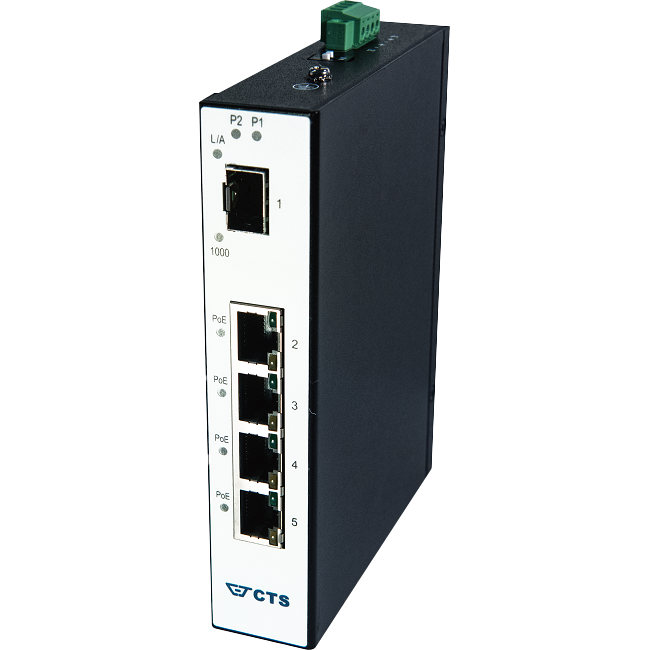

IPS-3005-F1
100/1000Mbps対応/5ポート/PoE対応
10/100/1000BASE-T対応RJ45 x 4ポート
100/1000BASE-X対応SFPスロット x 1ポート
動作時温度: -40˚C ~ 75˚C
保管時温度: -40˚C ~ 85˚C
湿度: 5% ~ 95%, 結露無きこと
本体サイズ: 29 x 107 x 139 mm (W x D x H)
重量: 0.375 Kg
ハウジング: アルミニウム, IP30
・IEEE 802.3af/at PoE対応(RJ45ポート)
・9キロバイト ジャンボフレーム対応
・IEEE 802.1p QoS TOS/DSCP(4段階)
・ブロードキャスト ストームコントロール対応
・IEEE 802.3x フローコントロール対応
・2KVサージプロテクション対応 (RJ45ポート)
・2KV過電流保護対応(RJ45ポート)
・電源冗長対応(12~58VDC)
・逆極性保護対応
・リレー警告機能(電源）
IPS-3005-F1は、IEEE 802.3af および IEEE 802.3at PoE 規格に適した 5 ポートのアンマネージド ギガビットイーサネットスイッチで、イーサネットケーブルの各ポート最大30W の電力を提供します。
電源冗長
いずれかの電源モジュールがオフの場合は、別の冗長電源モジュールに移行します。
PoEスケジュール
PoEをスケジュールし、各ポートのPoE電源のオン/オフのタイミングを指定することで、総電力バジェットを効果的に管理します。
プラグ ＆ プレイ
導入前に、より複雑でエラーが発生しやすい構成の必要性を排除し、システム統合におけるデバイスの互換性を最大化します。
仕様
インターフェイス
- LAN側:
4 x 10/100/1000Mbps PoE+ - アップリンク側:
1 x 100/1000 Mbps SFP
LED表示
- P1, P2
- ALM
- Link & Speed
- PoE
電源
- 冗長電源
- 逆電圧保護
- 入力電圧範囲: 12-58 VDC, 54-58V for PoE+, 48-58V for PoE
- 消費電力: 123W (最大)
ハードウエア
- MACアドレス: 2K
- ストア&フォワード, L2 ワイヤスピード
- ノンブロッキング
- ジャンボフレーム : 9K Bytes
- オートクロスオーバー MDI/MDIX (ワイヤケーブル)
- オートネゴシエーション (TPポート)
- 半/全 二重通信
IEEEスタンダード
- IEEE 802.3 10Base-T
- IEEE 802.3u 100Base-TX/FX
- IEEE 802.3ab 1000Base-T
- IEEE 802.3z 1000Base-X
- IEEE 802.3af Power over Ethernet
- IEEE 802.3at Power over Ethernet Enhancements
動作環境
- 動作時温度: -40˚C ~ 75˚C
- 保管時温度: -40˚C ~ 85˚C
- 湿度: 5% ~ 90%, 結露無きこと
EMC/安全性
- IEC規格: IEC60068-2-6(振動), -27(衝撃), -32(落下)
- 適合規格：CE/FCC；EN-50121-4
- 安全基準認証: CE
- EMC: FCC Part 15 Subpart B Class A, CISPR 22(EN55022) Class A IEC61000-4-2, -3, -4, -5, -6(Level 3)
外形寸法 & 重量
- IP30
- オプション: DINマウンティングプレート, ウォールマウント
- 本体サイズ: 29 x 107 x 139 mm (W x D x H)
- 重量: 0.375 Kg
モデル
モデル名 | アップリンク ポート | LAN ポート | 管理 | |||||||
通信速度 | タイプ | コネクタ | 伝送距離 | ポート数 | 通信速度 | コネクタ | ポート数 | PoE対応 | ||
IPS-3005-F1 | 10/100/1000 | UTP | RJ45 | 100m | 1 | 10/100/1000 | RJ45 | 4 | LAN側4ポート 対応 | x |
ダウンロード
Model | Info | Version | Download file |
IPS-3005-F1 | Datasheet | A01 | |
IPS-3005-F1 | User's Manual (HW) | V1.0 |
