CVT-5102SFP-MG
10G/Multi-G対応
1000BASE-X/10GBASE-R SFP/SFP+
⇔ 10G/5G/2.5G/1G/100MBASE-T
CVT-5102SFP-MGメディアコンバータは、1/10Gファイバと10G/マルチギガビットイーサネットに対応しています。 F/Oポートは適切なSFP/SFP＋トランシーバをお選びいただき、TPポートは100M∼10Gに自動で接続します。NBASE-T対応により、既存ケーブルや接続機器などに対してシームレスに10GBASE-Rへ変換します。例えば、Wi-Fi7などの大容量のWi-Fiアクセスポイントや、ライブ配信映像機器などの大容量通信ネットワークにご使用いただけます。さらにメディアコンバータ単体に管理機能を実装しており、末端ネットワークの監視に適しています。
性能保証温度: 0˚C ~ 50˚C
保管時温度: -20˚C ~ 60˚C
湿度: 5% ~ 95%RH, 結露無きこと
本体サイズ: 71 x 94 x 26 mm (W x D x H)
重量: 210 g
特徴
【インターフェイス】 10GBASE-R/ 1000BASE-Xと10G/Multi-Gを相互に変換。 LED表示により、リンク接続や伝送速度を確認できます。
【機能】Web UI・Telnet/SSH・SNMPによる設定・管理が可能。DHCP snoopingやストームコントロールなどのセキュリティ対策機能を搭載しています。
10G
10Gデータ伝送機能を搭載し、従来のネットワーク環境と比較して、高帯域幅の通信速度を提供します。
DHCP
自動プロビジョニング
DHCPサーバーから自動的にファームウェアと設定をアップグレードします。
ループ検知
ループを自動的に防止し、サービスを安定して稼働させます。
デュアルイメージ
2つのファームウェアイメージを保管し、アップグレード時の不具合などに備えます。
iProbe
高度な診断機能による効率的なトラブルシューティングと管理を実現します。
IPv4/IPv6
デュアルスタック
IPv4とIPv6を並行して実行でき、他のIPv4/IPv6/デュアルスタックデバイスとの相互に運用できます。
10G/マルチギガビット
100M/1G/2.5G/5G/10GBASE-T対応。既存ケーブル（Cat5e/6）で2.5G / 5Gbps接続を実現します。
DINレール取付
DINレール取付に対応しています。

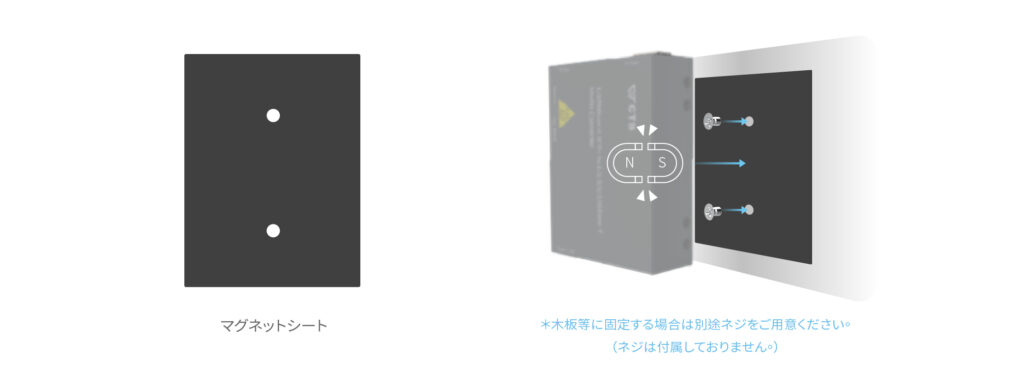

壁掛け取付
壁掛け取付に対応しています。
外観図
仕様
インターフェイス
- TPポート
1 x 10G/5G/2.5G/1G/100MBASE-T RJ-45
- ファイバポート
1 x 10GBASE-R SFP+/1000BASE-X SFP
LED
- Power, Status,
- TP Link/Act/Speed, F/O Link/Act/Speed
電源
- 電源入力 (本体): 12 VDC
- 電源アダプタ (付属品)
– 入力: AC100~240 V, 50~60Hz
– 出力: DC12 V
- 最大消費電力: 8.8W (30 BTU/h)
ハードウェア
- MACアドレステーブル: 4K
- ノンブロッキングスイッチングファブリック: 40Gbps
- スループット@ 64Bytes: 29.76Mpps
- ジャンボフレーム: 16K Bytes
- パケットバッファ: 8Mbit
- ストアアンドフォワード方式
- MDI/MDIX自動識別機能（TP port）
- オートネゴシエーション機能（TP port
- 全二重/半二重通信
動作環境
- 性能保証温度: 0˚C~50˚C
- 保管時温度: -20˚C~60˚C
- 湿度: 5%~95% RH, 結露なきこと
EMC/製品安全規格
CE/FCC Class A
- 製品安全規格: EN/IEC 62368-1
- EMC: EN 55032 / EN 55035
- ESD
– 気中放電: +/-8kV
– 接触放電: +/-4kV - EFT
– AC 入力: +/-1kV
– シグナル (RJ-45): +/-0.5kV - Surge Protection
– AC 入力: +/-2kV
– シグナル (RJ-45): +/-1kV
VCCI/UKCA/RCM
RoHS 2.0
サイズと重量
- サイズ: 71 x 94 x 26mm (W x D x H)
- 重量: 210 g
- 筐体: アルミニウム（製品上部）、鉄（底面）
トポロジー
Application Diagram
モデル
モデル | ファイバポート | TPポート | 電源 | |||
通信速度 (bps) | タイプ | ポート | 通信速度 (bps) | ポート | ||
CVT-5102SFP-MG | 10/1G | SFP+/ | 1 | 10G/5G/2.5G/1G/100M | 1 | 12V AC-DC |
ダウンロード
Model | Info | Version | Download file |
CVT-5102SFP-MG | Datasheet(日本語) | A02 | |
CVT-5102SFP-MG | User's Manual (HW) | V1.1 | |
CVT-5102SFP-MG | User's Manual (NMS) | V1.0 | |
CVT-5102SFP-MG | Firmware | 1.00.07 | |
CVT-5102SFP-MG | MIB-file | 1.00.07 | |
CTS iProbe | Introduction |
*To update the firmware, unzip the .zip file and upload the *.bin file.
*To use *.mib file for SNMP service, unzip the .zip file.
